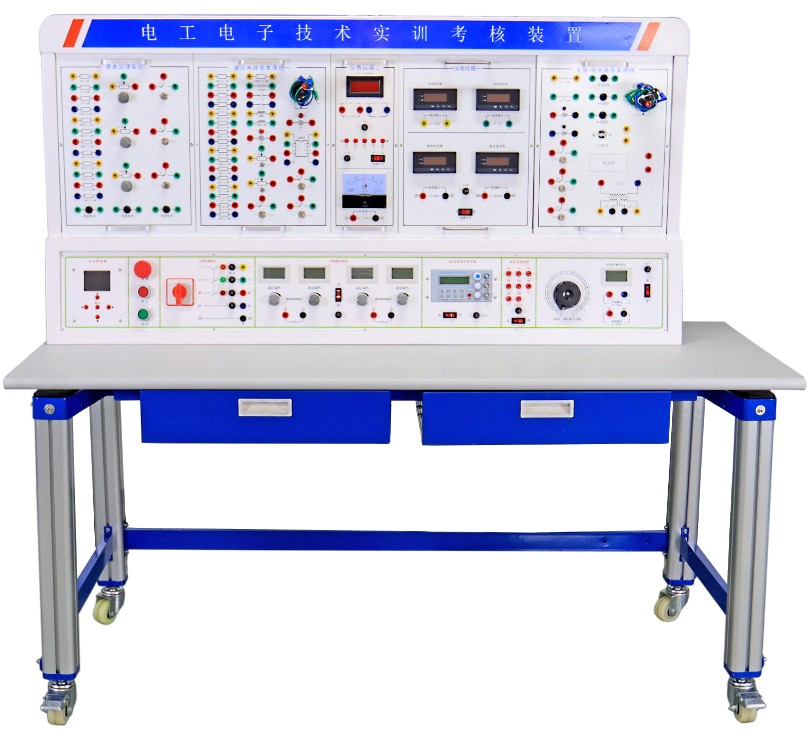

1、技術參數

（1）輸入電源：三相五線 AC380V±10% 50Hz，帶漏電保護；

（2）裝置容量：＜1.5kVA；

（3）工作環境：溫度-10℃～+40℃ 相對濕度＜85%(25℃) 海拔＜4000m。

（4）外形尺寸：1600mm×680mm×1500mm

（5）桌子臺面板采用E1級三聚氰胺復面合成板，臺面厚度約25mm。

（6）采用四個7070工業鋁型材立柱為支撐，立柱端部安裝萬向腳輪，方便移動，主體結構通過鈑金和鋁型材構件聯接，臺面高度約800mm，桌面板下設支撐框架，截面尺寸為30×30mm，承受力不少于300kg。

（7）立柱采用工業鋁型材成型工藝，表面氧化處理，截面尺寸：70×70mm，四面帶槽，槽寬約8mm，端部配套塑料堵頭，槽內適用工業鋁型材通配螺母及配件。

具有漏電壓、漏電流、過載保護裝置，符合國家標準。

2、實驗臺資源

智能電源管理系統

1）該控制系統由無線遠程實驗臺電源管理終端和實驗室安全管理平臺軟件（正版軟件、招標現場需提供版權證書核查和演示）組成；

2）無線遠程實驗臺電源管理終端啟動時需教師輸入正確密碼才能啟動電源，避免學員誤操作；

3）無線遠程實驗臺電源管理終端由 2.8 寸顯示屏和數據采集模塊組成，實時顯示實驗臺三相電流值、三相電壓值、三相有功功率值、三相無功功率、功率因數、頻率等電參數；

4）輸入正確密碼登錄以后可以設置定時開關機、過壓報警開與關、過壓報警值、欠壓報警開與關、欠壓報警值、過流報警開與關、過流報警值、余額不足報警開與關

5）登錄以后可以進行報警記錄查看，電量充值和剩余電量清零等操作；并且可以更改登錄密碼，系統對時、模式設置、熱點配網；

6）通過APP軟件可以查詢電源管理終端電源開關狀態，可以單獨開啟關閉學生實驗臺電源；全部開啟或全部關閉實驗臺電源功能；定時預約實驗臺電源開啟關閉功能。

7）APP軟件實時顯示設備溫度、用電量柱狀圖、三相總有功功率、總無功功率、A相有功功率、A相無功功率、A相功率因數、B相有功功率、B相無功功率、B相功率因數、C相有功功率、C相無功功率、C相功率因數、電網頻率

8）APP軟件可以設置過壓報警開與關、過壓報警值、欠壓報警開與關、欠壓報警值、過流報警開與關、過流報警值、余額不足報警開與關

9）APP軟件可以給電表設備進行電量充值。

10）通過APP可以把設備分享給其他成員

11）APP軟件的操作會實時的同步到電源管理終端

實驗電源：

1、直流電源部分

（1）雙路恒流穩壓電源，二路輸出電壓均為0-30V，內置式繼電器自動換檔。多圈電位器連續調節，使用方便。輸出最大電流為1.5A，具有預設式限流保護功能，輸出有0.5級數字電流表、電壓表指示，電壓穩定度10-2，負載穩定度10-2，紋波電壓5mv。

2、全功能DDS函數信號源（1套）

A.高頻率分辨率：0.01Hz  B.高頻率精確度：±20ppm  C.低失真度：<1%D.方波占空比1%~99%精確可調   E.三角波調占空比后可輸出兩種鋸齒波F.可變直流電平控制   G.外部頻率測量  H..預設頻率存儲、調入功能  I. 輸出衰減，由 “衰減”按鍵選擇。

1)技術指標：

A.主輸出波形 正弦波、方波、三角波、鋸齒波四種波形B.最大輸出幅度 10VppC.輸出阻抗 50Ω±10%

D.直流偏置 ±5V（空載）E.占空比范圍 1%-99%（方波）F.輸出頻率范圍： 0.01Hz-2MHz

2）外測量功能：頻率范圍：1Hz-60MHz   信號幅度：0.5Vpp-20Vpp  外計數范圍：0-4294967296；存儲和調入：具有10組參數存儲與調出的功能。

3、提供單相0～250V/2A連續可調交流電源一路（配備一臺0.5KVA單相調壓器）。同時經整流環節可得一組0-240V連續可調直流電源，有表指示輸出電壓值。

4、提供2V、4V、6V、8V、10V、12V、14V、16V、18V、20V、24V低壓交流電源，電流1.5A。

5、測量儀表：

（1）智能交流電壓表（1只）

測量范圍0～1000V，5位LED顯示，測量精度0.5級，設有6個LED工作狀態指示燈，指示檔位、工作模式、報警狀態等。具有“自動”換擋測量和“手動”換擋測量兩種工作模式，“手動”模式時分2V、20V、200V、1000V四檔，“自動”模式時程序會自動判斷并進入相應量程檔位。每檔均有超量程告警、指示功能。通過鍵控、數顯窗口實現人機對話功能，可存儲和查詢5組實驗數據。采用高端MCU，內部集成21位AD，且各通道間通過外部輔助IC和濾波器實現相互隔離。具備測量精準、穩定性高、抗干擾強的優越性能。。

（2）智能交流電流表（1只）

測量范圍0～5A，5位LED顯示，測量精度0.5級，設有6個LED工作狀態指示燈，指示檔位、工作模式、報警狀態等。具有“自動”換擋測量和“手動”換擋測量兩種工作模式，“手動”模式時分20mA、200mA、2A、5A四檔，“自動”模式時程序會自動判斷并進入相應量程檔位。每檔均有超量程告警、指示功能。通過鍵控、數顯窗口實現人機對話功能，可存儲和查詢5組實驗數據。采用高端MCU，內部集成21位AD，且各通道間通過外部輔助IC和濾波器實現相互隔離。具備測量精準、穩定性高、抗干擾強的優越性能。

（3）智能直流電壓表(1只)

測量范圍0～1000V，5位LED顯示，測量精度0.5級，設有6個LED工作狀態指示燈，指示檔位、工作模式、報警狀態等。具有“自動”換擋測量和“手動”換擋測量兩種工作模式，“手動”模式時分2V、20V、200V、1000V四檔，“自動”模式時程序會自動判斷并進入相應量程檔位。每檔均有超量程告警、指示功能。通過鍵控、數顯窗口實現人機對話功能，可存儲和查詢5組實驗數據。采用高端MCU，內部集成21位AD，且各通道間通過外部輔助IC和濾波器實現相互隔離。具備測量精準、穩定性高、抗干擾強的優越性能。

（4）智能直流電流表（1只）

測量范圍0～2A，5位LED顯示，測量精度0.5級，設有6個LED工作狀態指示燈，指示檔位、工作模式、報警狀態等。具有“自動”換擋測量和“手動”換擋測量兩種工作模式，“手動”模式時分2mA、20mA、200mA、2A四檔，“自動”模式時程序會自動判斷并進入相應量程檔位。每檔均有超量程告警、指示功能。通過鍵控、數顯窗口實現人機對話功能，可存儲和查詢5組實驗數據。采用高端MCU，內部集成21位AD，且各通道間通過外部輔助IC和濾波器實現相互隔離。具備測量精準、穩定性高、抗干擾強的優越性能。

6、實驗?zāi)K

根據用戶需求，采用模塊化配置，使用時可直接無縫嵌入實驗臺體，使用完畢直接存放入儲存箱即可。

7、電工基本技能仿真軟件

軟件采用三維建?；谔摂M現實技術的計算機仿真模擬技術，可以進行電路仿真接線、測量仿真等

（1）該仿真軟件實驗用模塊必須與實際實物模塊一一對應，能進行39個仿真實驗：

實驗內容請來電索取

8、智能教學測控儀（整個教室配置1套，投標現場逐條演示以下功能）

系統采用一體化設計（拒絕采用功能拼湊型），≥7寸彩色中文觸控屏系統管理器，中文菜單式觸控操作界面，人機對話友好。該系統集成示波器、任意函數波形發生器、PWM脈沖發生器、模擬數據測量、故障模擬發生器、數字量輸入監測、虛擬萬用表功能七大功能模塊。

上位機軟件可通過無線網絡控制測控儀的3通道示波器功能、3路函數發生器功能、PWM脈沖發生器功能、16路模擬測量功能、16路故障模擬發生器功能、16路數字量輸入監測功能

9、實驗內容

模電實驗

實驗一  常用電子儀器使用練習、用萬用表

實驗二  單級放大電路

實驗三  場效應管放大器

實驗四  兩級放大電路

實驗五  負反饋放大電路

實驗六  射極跟隨器

實驗七  差動放大電路

實驗八  比例求和運算電路

實驗九  積分與微分電路

實驗十  波形發生電路

實驗十一  有源濾波器

實驗十二  電壓比較器

實驗十三  集成電路RC正弦波振蕩器 實驗十四  集成功率放大器

實驗十五  整流濾波與并聯穩壓電路

實驗十六  串聯穩壓電路

實驗十七  集成穩壓器

實驗十八  RC正弦波振蕩器

實驗十九  LC振蕩器及選頻放大器

實驗二十   電流/電壓轉換電路

實驗二十一  電壓/頻率轉換電路

實驗二十二  互補對稱功率放大器

實驗二十三  波形變換電路

實驗二十四  晶閘管實驗電路

數電實驗

實驗一  晶體管開關特性、限幅器與箝位器

實驗二  門電路電參數的測試

實驗三  CMOS門電路測試

實驗四  門電路邏輯功能及測試

實驗五  組合邏輯電路（半加器全加器及邏輯運算）

實驗六  觸發器（一）R-S，D，J-K

實驗七  觸發器（二） 三態輸出觸發器及鎖存器

實驗八  時序電路測試及研究 實驗九  集成計數器及寄存器

實驗十  譯碼器和數據選擇器

實驗十一  波形產生及單穩態觸發器

實驗十二  555時基電路

實驗十三  同步時序電路設計

實驗十四  四路優先判決電路

實驗十五  模數、數模轉換電路實驗

"電路基礎實驗：

（1）直流電路基本原理

1．電工儀表的使用與測量誤差的計算

2．減少儀表測量誤差的方法

3．伏安法測電阻

4．電源外特性的測定

5．電阻的串并混聯

6．電流表工作原理

7．電壓表工作原理

8．歐姆表工作原理

9．歐姆定律

10．互易定理

11．戴維南定理

12．諾頓定理

13．惠斯通電橋

14．負載獲得最大功率的條件

15．電阻與溫度的關系：用伏安法沒出燈絲在不同電壓下的阻值

16．基爾霍夫第一定律

17．基爾霍夫第二定律

18．電路中電位的測量

19．疊加定律

20．樓梯開關兩地控制

（2）交流與磁路基本原理

1．串并聯電路

2．電容器的串并混聯電路

3．電容C在交直流中的作用

4．單相交流電路

5．日光燈電路的連接

6．提高功率因數的方法

7．交流電路參數的測量

8．正弦交流電路中RLC元件的特性

9．電焊變壓器原理

10．變壓器空載實驗

11．變壓器有載實驗

12．交流互感器原理

13．電壓互感器原理

14．磁耦合線圈的反接

15．磁耦合線圈的順接

16．三相負載星形聯接

17．三相負載三角形聯接

18．星形和三角形電路的等效互換

19．星形和三角形互換

20．諧振電路

21．RC選頻網絡

22．一階RC電路的過渡過程

23．一階RL電路的過渡過程

24．二階電路的響應

25．RL串聯電路

26．RC串聯電路

27．RCL并聯電路

28．電感在交直流中的作用

29．通電斷電自感現象
